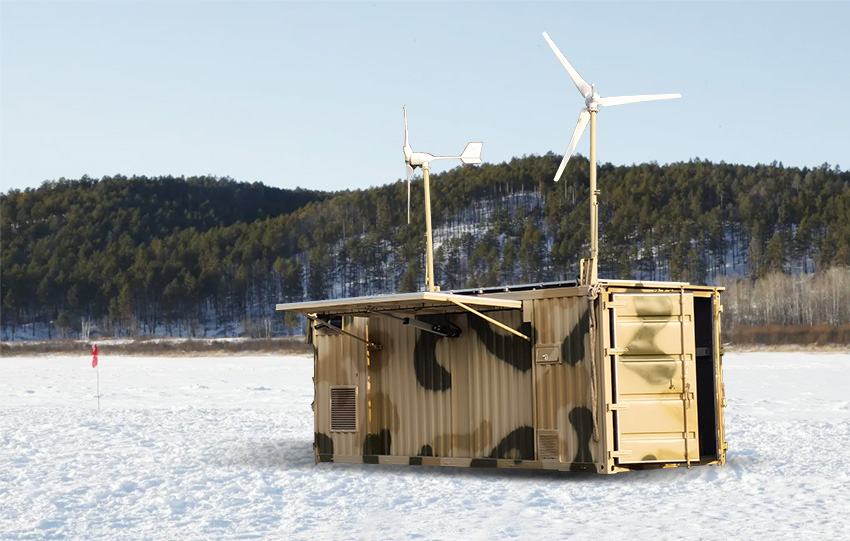

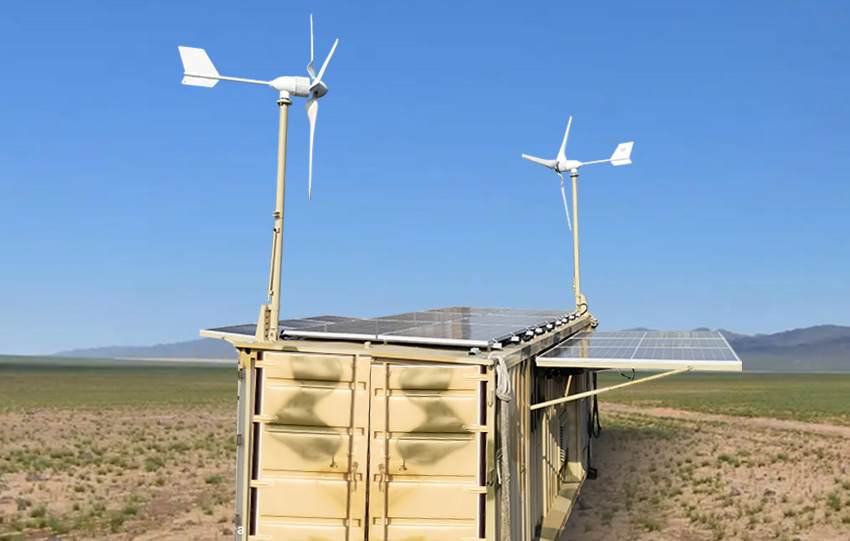

风光油互补集装箱式储能电源系统也叫方舱式电源系统，主要应用于应急突发状况的电力供应，高原海岛野外无人区或无电力供应的环境的用电设备提供电能，可同时支持各种直流和220V交流电，集装箱或方舱外接太阳能电池板、风力发电机、柴油发电机、内置控制系统和储能电池组给用电设备供电。可选配远程通讯监控模块。

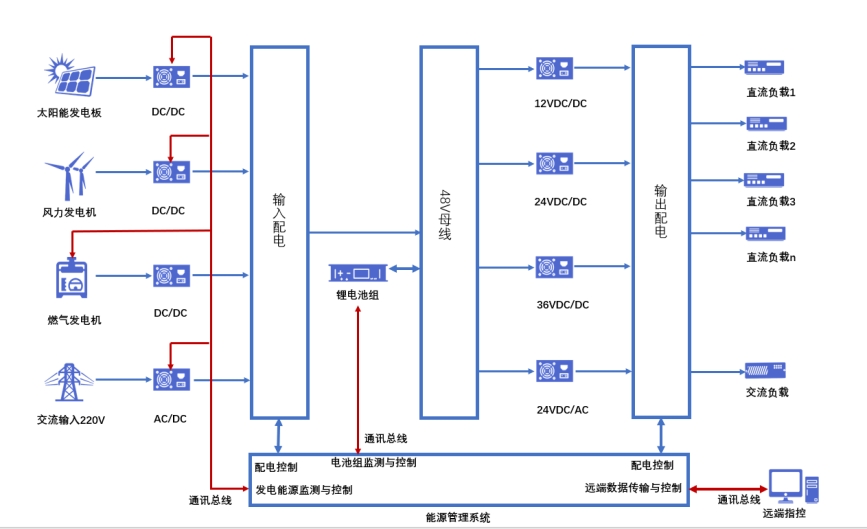

图1 方舱电源系统构成示意图

1.1性能要求

1.2.1功能描述

标准配置下，电源系统可同时外接220V交流市电、2块太阳能电池板、1台风力发电机，并内置4组储能电池，系统经电压变换后，为后端用电设备提供稳定电源。

4组储能电池互为备份，任意组在回路均可供电。

系统预留储能电池和太阳能电池板拓展接口，最大可拓展至6组储能电池和4路太阳能电池板输入。

电源系统可监控自身运行参数，具备全面的安全保护功能，可实现开关和远程重启等控制功能。

1.2.2系统主要性能指标

1）交流控制器

输入电压范围AC176V~264.4V；

额定输出电压DC54.6V±0.2V；

最大输出电流60A；

具备防反接、过热保护、限流保护、短路保护功能。

2）太阳能控制器

标准配置下可同时外接6路标准太阳能电池组件，最大可拓展至10路；

单路最大输入功率380W；

单路最大输入电压60V；

单路最大输入电流10A；

额定输出电压DC 54.6V±0.2V；

最大输出电流不超过60A。

2）风机控制器

最大输入功率2000W；

最大输入电压60V；

最大输入电流40A；

额定输出电压DC 54.6V±0.2V；

最大输出电流不超过40A。

3）储能电池组

可同时接入0-4组储能电池，各组互为备份，任意组在回路均可供电；

最大可拓展至6组储能电池；

单组电池标称电压48V；

单组电池常温状态下标称容量不低于150Ah；

单组电池总重不超过30kg（含外壳、BMS）。

4）电源管理系统

可与上位机应答式通讯；

可监测以下运行参数：

4组电池的电压、电流、温度、剩余容量（估算值）；

3路DC/DC输出的电压、电流、温度；

可实现以下控制功能：

交流控制器输出、太阳能控制器、风机控制器输出和4组电池并联输出；

市电中断后，当风机、太阳能、电池组供电能力不足时，启动柴油发电机供电；

4组储能电池的充放电控制。

可接收上位机指令，执行以下远程控制动作：

电源重启

接收到上位机重启指令后，关断DC/DC模块输出，等待5s后再次启动，同时等待接收上位机确认信号。如果设定时间内未接到开启成功的确认信号，自动执行再次重启，如重启3次仍不成功则关闭输出。

电源关闭

电源开机状态下，接收到上位机关机指令后，关闭DC/DC输出，停止对设备供电，保持通讯待命。

设置机械开关，可人工操作关闭和启动电源系统，安全断开交流电、风力发电机、太阳能电池和储能电池对系统的供电，有效保障检修人员安全。

5）DC/DC模块

输入电压范围DC 36V ~ 72V，额定电压48V

具备3路使能控制接口，可通过电源管理系统控制输出开关

具备3路同时输出：

12V，

24V，

36V，

具备输出过流保护、短路保护、过温保护功能

6）DC/AC模块

可选配1路交流输出

额定输入电压DC48V

额定输出电压AV24C

最大输出功率

具备输出过流保护、短路保护、过温保护功能

7） 安全开关

设置机械式安全开关，可在安装或调试过程中断开交流电输入、太阳能输出及电池放电电源，保障人员安全。
